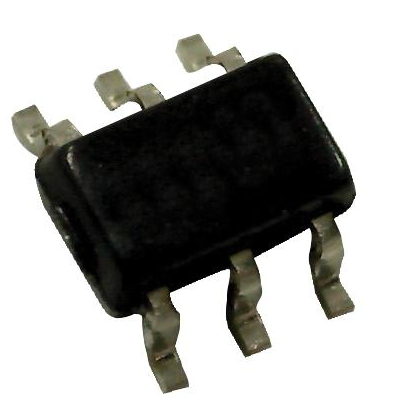

SN74LVC2G14DBVR是一款施密特触发反相器, 包含两个反相器并执行布伦函数Y=A. 该器件用作为两个独立的反相器, 但由于施密特作用, 它的正(VT+)与负(VT-)信号可能具有不同的输入阈值电平. 该器件用过Ioff对半省电应用完全指定. Ioff电路禁用输出, 防止器件断电时电流回流损坏.
- 支持5V VCC运行
- 输入接受电压高达5.5V
- 3.3V时, 最大传播延迟时间5.4ns
- 低功耗, 最大10µA ICC
- 3.3V时, ±24mA 输出驱动
- VCC=3.3V, TA=25°C时, VOLP (输出触地反弹)<0.8V (典型值)
- VCC=3.3V, TA=25°C时, VOHV (输出VOH下冲)>2V (典型值)
- Ioff支持实时插入, 半断电模式与后驱保护
- 支持向下转换 (5至3.3V, 3.3至1.8V)
- 闭锁性能超过100mA, JESD 78, Class II
- 绿色产品, 无Sb/Br
应用
自动化与过程控制, 商业, 计算机和计算机周边, 通信与网络
