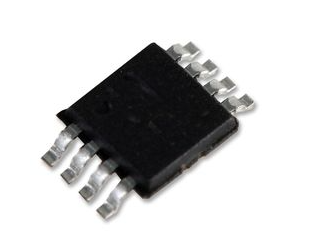

TXB0102DCUR是一款2位双向电平转换器, 具有自动方向感应与±15kV静电保护. 这款非反相转换器使用两个独立可配置电源轨. A端口设计用于跟踪VCCA并接受任何电源电压1.2至3.6V. B端口设计用于跟踪VCCB并接受任何电源电压1.65至5.5V. 可以在1.2, 1.5, 1.8, 2.5, 3.3和5V电压节点中的进行通用低压双向转换. VCCA不应高于VCCB. 当输出启用 (OE)输入为LOW时, 所有输出均置于高阻状态. Ioff电路可禁用输出, 防止器件掉电时电流回流造成损坏. 为确保上电或掉电时的高阻状态, OE应通过下拉电阻连接至GND. 电阻的最小值取决于驱动器的电流源能力.
- A端口1.2至3.6V, B端口1.65至5.5V (VCCA<=VCCB)
- VCC隔离功能 - 如果任一VCC输入处于GND, 所有输出都处于高阻状态
- OE输入电路参考VCCA
- 低功耗, 最大ICC为4µA
- IOFF支持半关断模式运行
- 闭锁性能超过100mA, JESD 78, Class II
- 绿色产品, 无Sb/Br
应用
通信与网络, 便携式器材, 消费电子产品, 计算机和计算机周边
